變壓器油中產生氫氣的原因是什麽？

　　好色先生TV下载知道，變壓器運行後，無論是熱故障還是電氣故障，Z終都會導致絕緣介質分解產生各種特征氣體。由於變壓器油紙絕緣結構中碳氫鍵的鍵能較低，分解過程中通常先產生氫氣，因此氫氣是各種故障特征氣體的主要成分之一。
　　Q1:那麽通過分解產生氫氣的主要方式是什麽？
　　答:主要有三種方式:
　　(1)水的電解和與鐵的化學反應
　　當油中有水時，在電場的作用下，水將被電解產生氫氣；水也會和鐵反應產生氫氣。
　　(2)烷烴的裂解反應
　　好色先生TV下载知道，變壓器油主要由烷烴、環烷烴和芳烴組成，其中烷烴的熱穩定性Z差。這些有機化合物在高溫下會裂解，變成小分子烷烴、不飽和烴(烯烴和炔烴)和氫氣。氣相色譜法和三比值法基於五種組分:氫氣、甲烷、乙烷、乙烯和乙炔。
　　(3)環己烷脫氫
　　環己烷是石油的主要成分之一。在精製變壓器油的過程中，由於工藝條件的限製，不可避免地會留下少量的環烷烴組分(包括環己烷)。這樣，脫氫反應(芳構化成苯和氫氣)就可能因它而在催化劑或合適的溫度下發生。
　　該反應是可逆的，正方向為吸熱反應，反方向為放熱反應。當室溫下氫氣較多時，平衡向左移動，有利於環己烷的生成；當溫度升高，體係中沒有或隻有少量氫氣時，平衡向右移動，有利於氫氣和苯的生成。
　　由於1摩爾環己烷可以產生3摩爾氫氣，其體積比為1: 622，所以油中少量的環己烷就可能造成氫氣濃度高。
　　Q2:在上述三種方法中，如何確定哪一種是氫氣超標的主要原因？
　　答:如果變壓器投運前氫氣增加(一般在30μL/L以內)，水分基本不變，主要原因是環己烷脫氫。
　　如果調試後烴含量合格，隻有氫超標(150μL/L以上)，且與水含量呈正相關，主要原因是水的電解和與鐵的化學反應。
　　如果碳氫化合物和氫氣都超標，則懷疑內部過熱或放電，導致烷烴發生裂解反應。
　　

       Q3:以上三個原因，哪種方法Z合適？
　　答:
　　(1)水電解與鐵發生化學反應產生的氫氣超標。可采用熱油循環法除去油中的水和氫氣，或采用換油法再次真空注油(費用較高)。
　　(2)烷烴裂解反應引起的氫氣、烴類超標，應采用色譜分析、三比值、入口檢驗等方法綜合判斷，確定缺陷性質後采取相應的處理措施。
　　(3)如果環己烷脫氫產生的氫氣超標，可以采用真空脫氣
　　變壓器投運後，處理氫氣超標的主要處理方法是熱油循環。以下是詳細介紹。

　　Q4:熱油循環法的原理是什麽？
　　(1)熱油循環前，對油管抽真空；
　　(2)冷卻器中的油應與油箱主體中的油同時循環；
　　(3)在循環過程中，濾油器加熱脫水筒內的溫度應控製在65℃±5℃範圍內，油箱內的溫度不應低於40℃。當環境溫度全天平均低於15℃時，應對油罐采取保溫措施。
　　(4)熱油循環時間不應少於48h，或不少於3×變壓器總油重/每小時通過濾油器的油量，以較長者為準。
　　(5)熱油循環後的變壓器油應符合表A.4中絕緣油的驗收標準..1000kV變壓器的氣體含量≤0.5%。
　　Q5:熱油循環法的操作步驟是什麽？

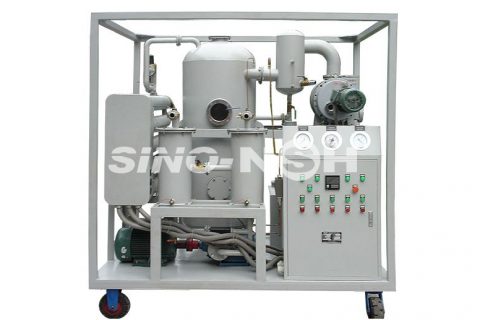

　　答:(1)濾油器的進油管道接在變壓器底部的閥門上，濾油器的出油管道接在變壓器本體頂部的注油閥門上；
　　(2)啟動濾油器真空泵，打開濾油器進油閥，將濾油器進油管抽真空後，打開變壓器底部的閥門，即可給濾油器加油，油自循環加熱。打開變壓器頂部的注油閥，使注油管內的空氣被真空泵排出，打開濾油器出油閥進行熱油循環加熱。
　　(3)連接濾油器的出油管路時，在變壓器本體頂部的噴油閥上安裝放氣塞，利用放氣塞將管路內的氣體排出，使油管路充滿油，然後打開變壓器本體頂部的閥門進行熱油循環。
　　(4)在滿油狀態下進行熱油循環之前，檢查除濕器是否安裝正確，呼吸是否順暢。
　　(5)熱油循環時，濾油器出口油溫不應低於50℃，油箱內溫度不應低於40℃。熱油循環後的油應取樣檢查，以符合交接試驗標準。
　　(6)熱油循環完成後，應靜置一段時間:110kV及以下不少於24小時，220 kV及330kV不少於48小時，500kV不少於72小時。
　　(7)待變壓器靜置後，多次排出套管、升降座、冷卻裝置、氣體繼電器和泄壓裝置中的氣體，並啟動潛水泵，直至氣體排出。
　　(8)儲油箱中的排氣須按照製造商的規定進行。
　　以帶膠囊儲油箱的變壓器為例，波紋管儲油箱沒有呼吸器，熱油循環的操作步驟要和廠家商定，製定專門的技術方案。
　　總之，熱油循環過程中要難點關注溫度、閥門、靜置、排氣、油質。
